台車を溶接して製作① グラインダーで切断

2016年10月25日

角度チェック

こんにちは。



今年、新しい店舗に移行した訳ですが、抱える在庫が大幅に増えた事で、荷下ろしもかなりの量になってきました。

これでも減った在庫たち

在庫





次回入荷の際は、テストしていた高出力の新型半自動とプラズマも届くので、大きめの台車を探していましたが、大型で耐荷重の高い台車って結構高いんです。



それなら自分たちで作った方が、大きさとかも好きにできていいんじゃない?

というわけで台車作りスタートです。



大きさは横幅1000,長さ1200とし、フレームは30角3.2mmのアングルを切った貼ったしました。

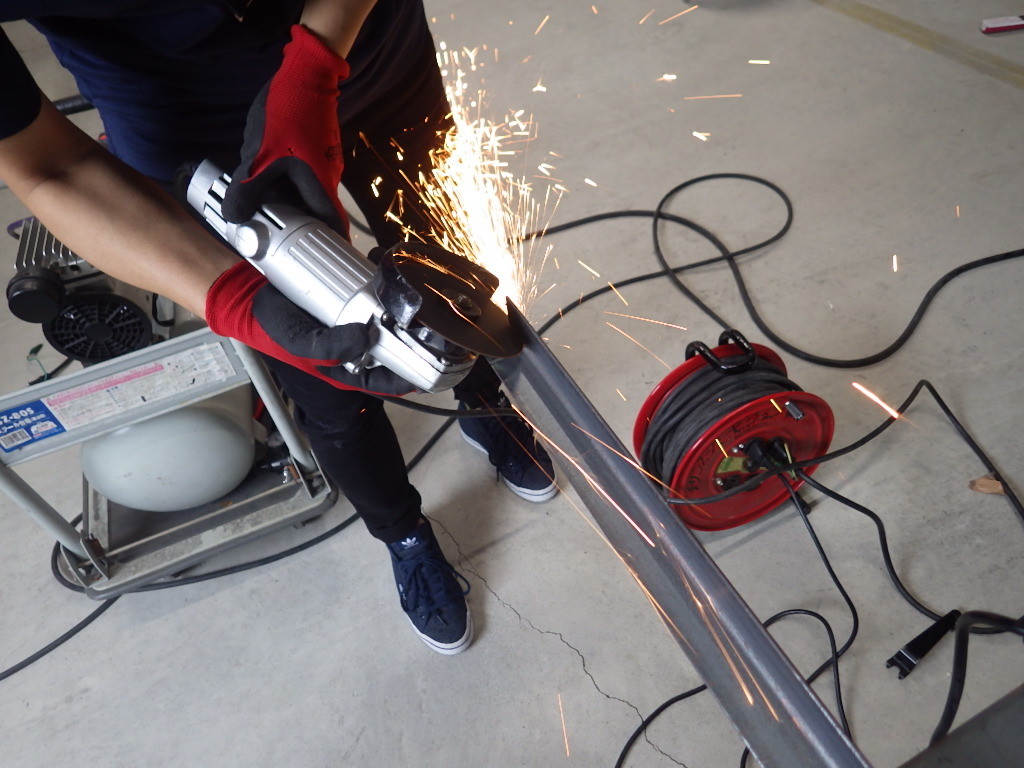

グラインダーの切断砥石で不要な所を切っていきます。

アングル切り込み



これを

アングル切断①

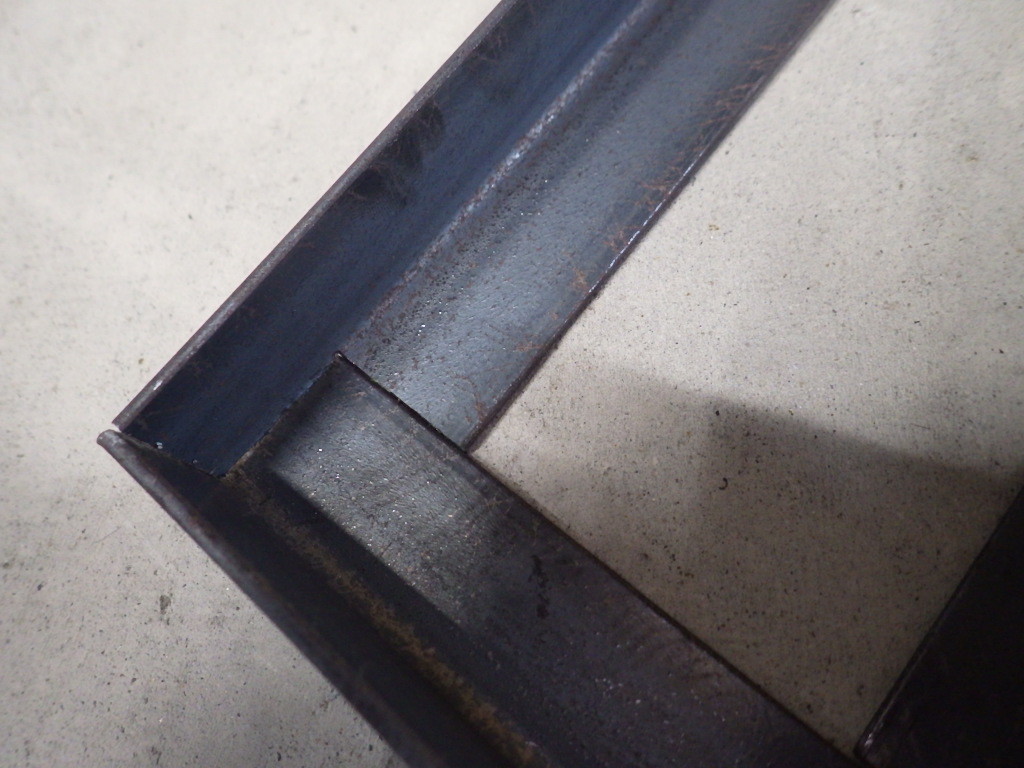

こんな感じにくっつけます。

アングル切断②



スコヤで角度を見ながら

角度チェック



一発仮止めして

仮止め



ハンマーで叩いてアングル同士の水平を出します。

ちなみにハンマーを振っているのは女の人ですが、元溶接工ですので一切躊躇なく叩きまくっています笑

ハンマー



続きはこちら
