TIG溶接でパイプ椅子の折れた脚を補修

  • 公開日:2021年07月13日



こんにちは。WELD TOOLです。

弊社で使用している椅子の脚が画像の様に折れてしまったので

TIG溶接機を使って補修しました。(使用機種:WT-MTIG250)

1

折れたというより体重に支えきれず溶接部がちぎれた感じですね。

2





先ずは溶接する箇所の塗装をグラインダーで剝がします。

3

3-3



ちぎれて出来た穴2カ所があるとやりにくいので、両サイドの穴を塞ぎます。

456

グラインダーで溶接部分を削り、数ヵ所仮止めをしようとしたんですが、

削って板厚が薄くなってる部分は

アークをあてた瞬間溶け落ちてしまいました。(TIGモード:電流50A)



丁度マイクロTIG溶接機を使用していたので、マイクロTIGモードを使用して

数ヵ所仮止めしました。

7-17-2

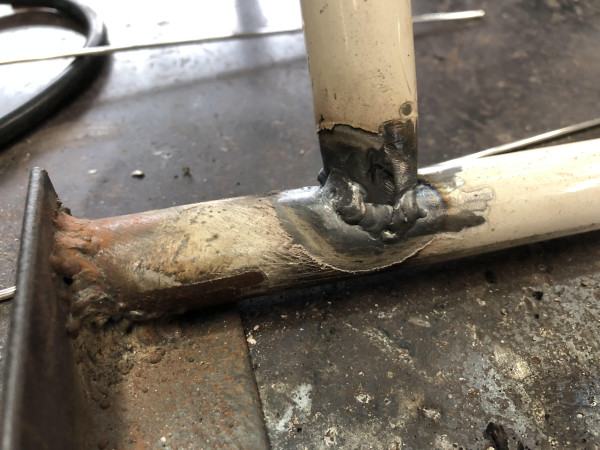

ここからは通常TIGモードに切り替え溶加棒を入れて溶接しました。

(電流55A 棒はΦ2.0mmを使用)

棒はΦ2.0を使用8910

最後に溶接箇所にさび止めスプレーをして完了です。IMG_20210708_155116IMG_20210708_155105



恥ずかしながら結構時間がかかりました。

見た目の美しさはTIGですが、

こういった類の溶接は半自動溶接機(スピード重視)でやるもんですね(^^;)





ここまでご覧いただきありがとうございました。





今回使用した機種の詳細はこちらよりご覧になれます。

・マイクロTIG溶接機 WT-MTIG250

(クリックすると別ページに表示されます)
