競技車両のタワーバーの配置変更

  • 公開日:2021年12月27日
塗装したタワーバー

こんにちは。いつもの車ネタです。







熱気排出の目的で取り付けてみたファン。

ファン

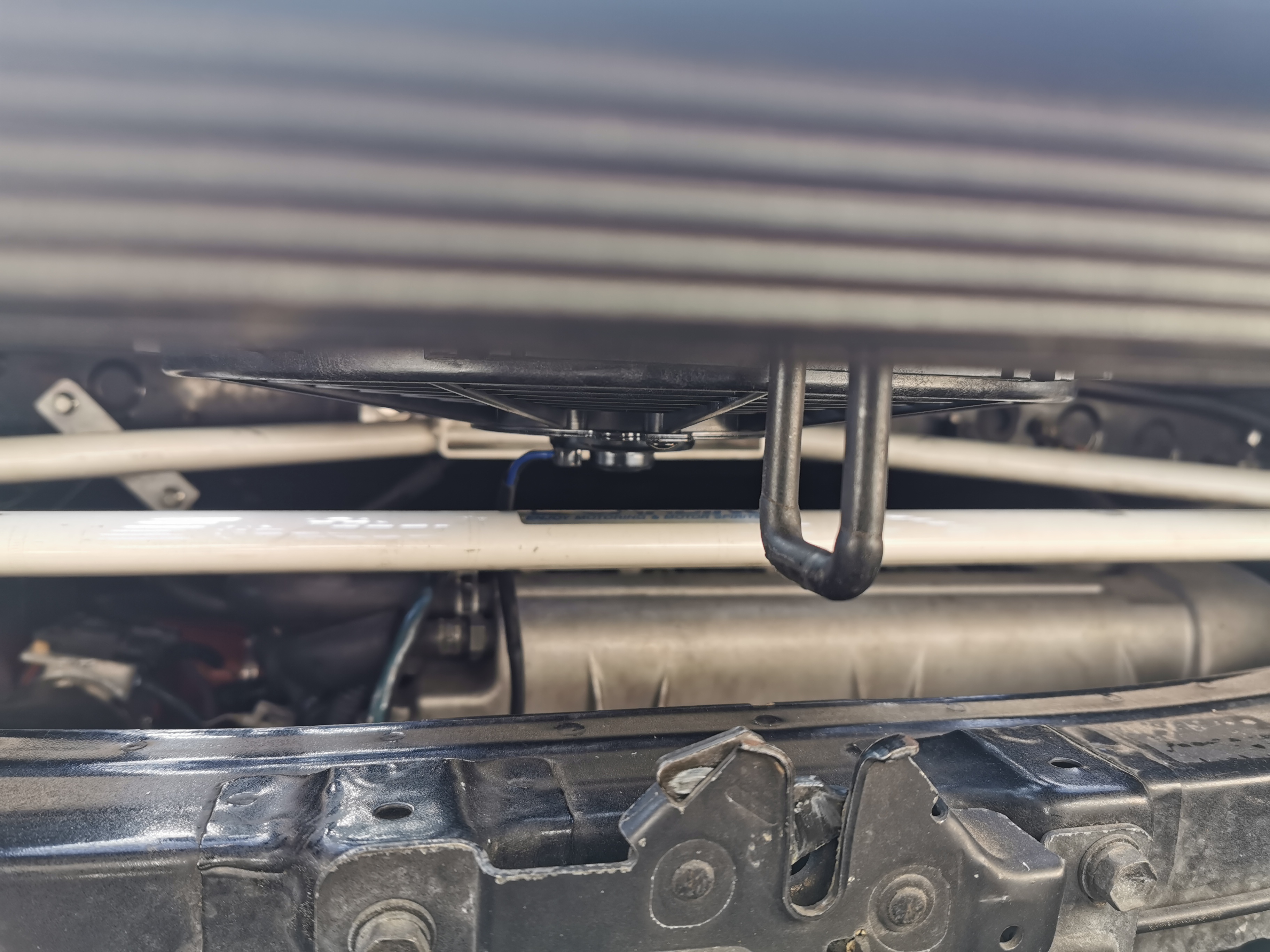

エンジンフードを閉めようとしたら、ギリギリタワーバーと接触しちゃいましたので、タワーバーを加工しました。

タワーバーと接触











まずは接触していたバー部分を切断しまして

タワーバー切断











下にオフセットするためのステーの型をザックリと作成し

ダンボール型











切った箇所に溶接します。

オフセットする型











フラットバー30×厚み3mmの物を切って黒皮を剥がして準備します。

切ったフラットバー











とりあえずTIGで仮止めしまして

溶接したフラットバー











本溶接。こういった小物の場合、TIG溶接だとスパッタが飛ばないので便利です。

フラットバー本溶接











続いてタワーバー側の準備です。先ほどのステーを溶接する箇所の塗装を剥がしておきます。

どうせ溶接した後塗装するので、ある程度広範囲に剥いでおいたほうがいいです。溶接して熱くなるので、塗装が燃えちゃいますw

塗装剥がし

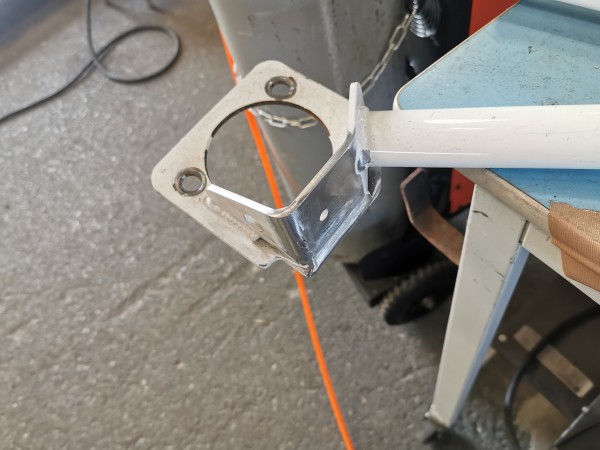

バー自体にも角度を付けることにしました。

こっちはスパッタ飛ばしたくないのでTIG溶接しました。

切って角度変更











ステー自体はTIGでも半自動でもどっちでもよかったんですが、半自動の方が何かと大雑把でいけるので、こっちは半自動で溶接しました。

要所要所で使い分けていくと、何かとやり易いです。

タワーバー溶接

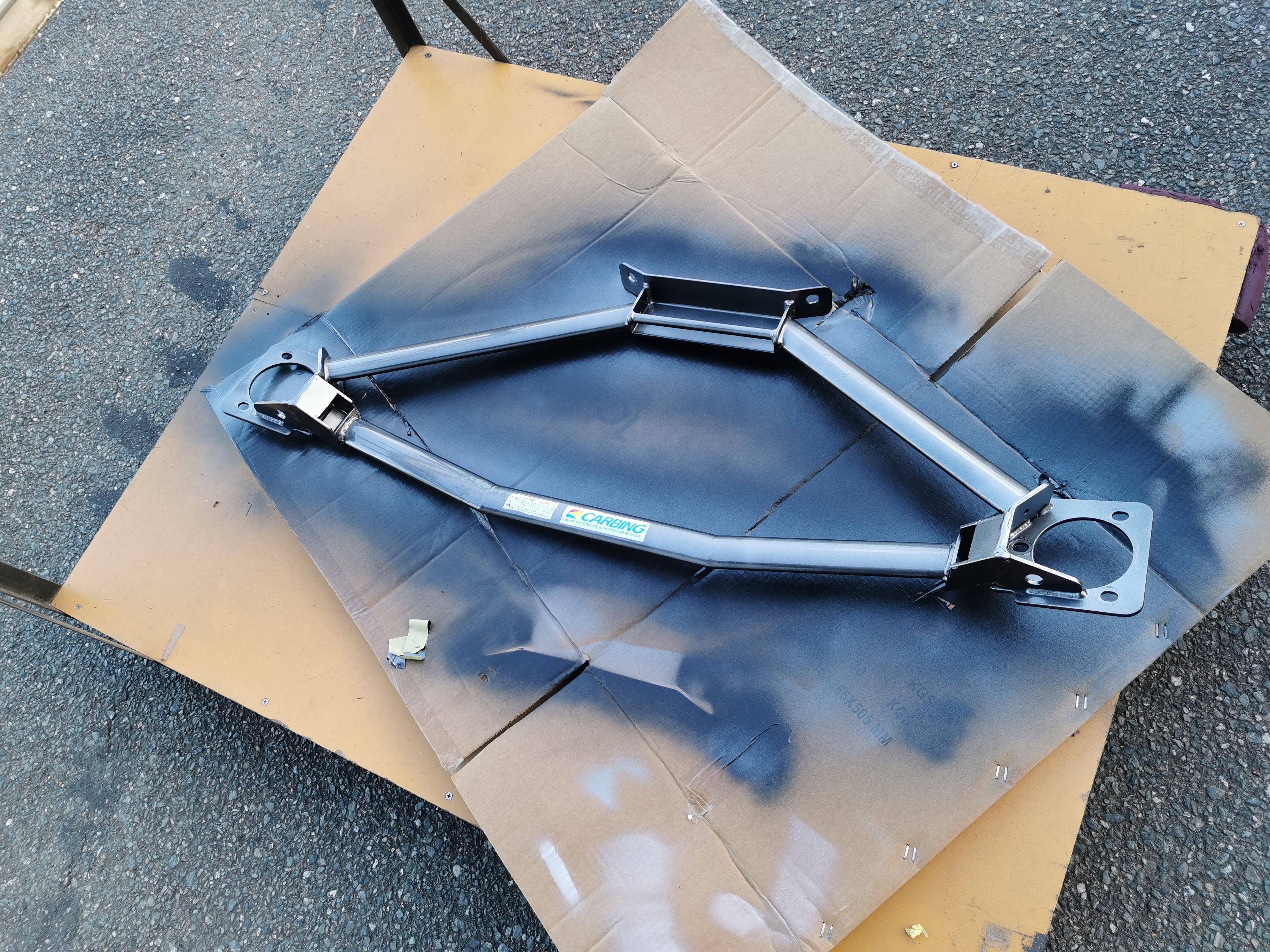

塗装して完成です。溶接できたら色々と融通が利いて楽しいです。

個人的にクルマ関係の溶接はたくさんやってますので、年末年始で過去記事もご覧いただき、クルマやバイク弄りが好きな方々はご検討ください(笑)

塗装したタワーバー





今回使ったTIG溶接機はこちら:WT-TIG200
今から始められる方はこちら:WT-TIG200フルセット
今回使った半自動溶接機はこちら:WT-MIG160
